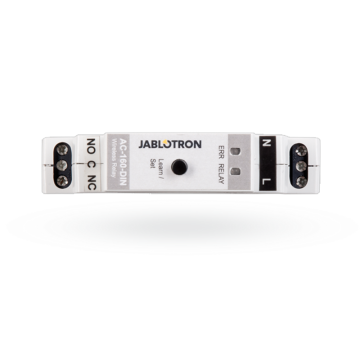

AC-160-DIN bezprzewodowy moduł wykonawczy

  • Producent: Jablotron
  • Nr ref.: 14437
    Zaloguj się, aby zobaczyć cenę.
O PRODUKCIE



AC-160-DIN to bezprzewodowy wielofunkcyjny przekaźnik, który może współpracować z centralami serii JABLOTRON 100+ lub autonomicznie bezpośrednio z urządzeniami radiowymi jednokierunkowymi JA-15X.

Moduł współpracuje z centralami sterującymi serii JABLOTRON 100+ rozszerzając zakres zastosowań systemów w dziedzinie automatyki budynkowej - sterowanie oświetleniem, sterowanie ogrzewaniem elektrycznym, bramami z napędem elektrycznym, hydroforem itp.

Przy współpracy z centralą sterującą serii JABLOTRON 100+ zajmuje jeden adres w systemie.









OPIS PRODUKTU



Moduł jest zasilany bezpośrednio z sieci 230V i jest przystosowany do przełączania obciążeń 230 V/16 A.

Przekaźnik może reagować na stan wyjść PG centrali lub na aktywację urządzeń serii JA-15x z komunikacją jednokierunkową, przypisanych bezpośrednio do przekaźnika.
W przypadku współpracy z urządzeniami radiowymi z pominięciem centrali sterującej można wybrać jeden z pięciu trybów pracy:

  • NATURALNA (kopiuj stan) - funkcja domyślna
  • IMPULS
  • ZMIANA STATUSU
  • WYŁĄCZ
  • BLOKUJ

Przekaźnik jest wyposażony przycisk do bezpośredniej ręcznej zmiany stanu.
Port USB do aktualizacji oprogramowania, pozwala na aktualizację oprogramowania przez port USB.
Przeznaczony jest do montażu na szynie DIN.













SPECYFIKACJA PRODUKTU



PARAMETR OPIS

Zasilanie

230 V/50 Hz; 1,5W

Własny pobór mocy dla 230 V AC (min/max)

0,5 W/1,7 W

Pasmo komunikacji

868,1 MHz

Antena Wewnętrzna/opcjonalna antena zewnętrzna

typ AN-868

Maksymalne dopuszczalne napięcie przekaźnika

250 V AC

Klasa ochronności

II

Obciążenie rezystancyjne (cosφ=1)

max. 16 A

Obciążenie indukcyjne (pojemnościowe) (cosφ=0,4)

max. 8 A

Oświetlenie halogenowe

max. 1000 W

Minimalne dopuszczalne obciążenie przekaźnika

DC 0,5 W

Średnica przewodu

max. 2 x 1,5 mm; _ max. 1 x 2,5 mm

Ochrona IP

IP-20 (wg EN 65529), IP-40 (z panelem przednim)

Wymiary

18 x 90 x 64 mm

Środowisko pracy zgodne z

EN 50131-1

Zakres temperatury pracy

-10 °C do + 40 °C

Również jest zgodny z

ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1, EN 5058, ERC REC 70-03
