Zestaw do 16 kamer IP ATTE IP-16-20-H

  • Producent: ATTE

  • Historia ceny
    • Nr ref.: 11274
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 2 099,00 zł 2 581,77 zł

Liczba portów: 16 ~ 24
Producent: ATTE
Liczba portów UpLink:: do 2
Sposób montażu: RACK
W zewnętrznej obudowie: Nie
Typ portów: PoE
Zasilanie: 48 V
Port Uplink: RJ45

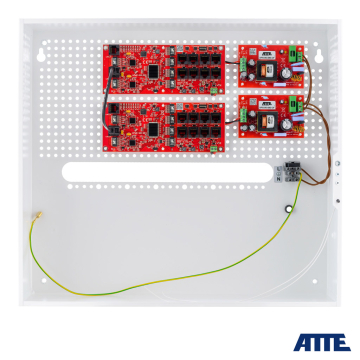

Zestaw do 16 kamer IP w obudowie wewnętrznej ABOX-H (miejsce na NVR), zasilacz 192W (2x96W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-16-20-H

Najważniejsze cechy i funkcje:
  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na portach PoE (LAN_1 do LAN_8)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator wideo (NVR)
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej

W skład zestawu wchodzą:
  • 1x obudowa ABOX-H
  • 2x zasilacz APS-90-480-OF
  • 2x switch xPoE-10-20-OF

Uwagi:

  • maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm
  • zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H

IP-16-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

DANE TECHNICZNE:
Porty LAN
18 portów RJ45
(16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
PoE PASSIVE - do 40W LAN_1...LAN_8
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN_8
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_8
0,75A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1 (DIP switch)
przełączniki 1...8 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_8
Zasilacz sieciowy (rodzaj / typ)
impulsowy SMPS / 2x APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilacza
TSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)
2x 96W (192W)
Sprawność zasilacza
92% @90W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)
48V +/-2%
Montaż obudowy
naścienny, otwory montażowe 6mm
Montaż urządzeń wewnątrz obudowy
systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy
-10°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)
ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
Wymiary / masa netto / stopień ochrony
400x450x140mm / 4,46kg / IP20
