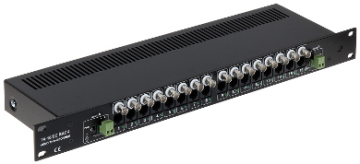

TRANSFORMATOR WIDEO TR-16/DC-RACK

  • Producent: Eprado

  • Historia ceny
    • Nr ref.: 5187
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 955,77 zł 1 175,60 zł

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania

TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B)

Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania)

Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED

Przez nagrzany bezpiecznik płynie niewielki prąd

Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego

W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
    • Napięcie wejściowe: max. 40 V DC
    max. 10 A Złącze zasilania "A"
    max. 10 A Złącze zasilania "B"
    Rodzaj urządzenia: Pasywne / Odbiornik
    Liczba kanałów: 16 Wideo + DC
    Napięcie we/wy 75Ω (CVBS): 1 Vpp
    Prąd wyjściowy: 1 A @ 1  ... 16
    Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
    • Napięcie wyjściowe: max. 40 V
    Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
    • Wybrane cechy: Każde z 16 wyjść zasilania można przyporządkować do zasilacza "A" lub "B" za pomocą zworek znajdujących się wewnątrz obudowy urządzenia
    Impedancja złącza symetrycznego: 100 Ω
    Typ złącz: 16  x BNC Gniazdo Wideo
    2  x Zaciski kablowe DC
    2.1  / 5.5 mm Gniazdo DC
    Typ złącza symetrycznego: 16  x RJ-45 (8-pin, 4 pary) Gniazdo
    Typ obudowy: RACK 19", 1U
    Dopuszczalna względna wilgotność otoczenia: < 95 %
    Temperatura pracy: -40 °C ... 55 °C
    Zasięg zasilania:
  • Zasilanie 12V DC

    353 m @ 50 mA
    235 m @ 75 mA
    176 m @ 100 mA
    141 m @ 125 mA
    117 m @ 150 mA
    88 m @ 200 mA
    70 m @ 250 mA
    58 m @ 300 mA
    50 m @ 350 mA
    44 m @ 400 mA
    39 m @ 450 mA
    35 m @ 500 mA
    29 m @ 600 mA
    25 m @ 700 mA
    22 m @ 800 mA
    19 m @ 900 mA
    17 m @ 1000 mA
    • Waga: 1.250 kg
    Wymiary: 483  x 44  x 245 mm
    Gwarancja: 3 lata
    Producent / Marka: DELTA
