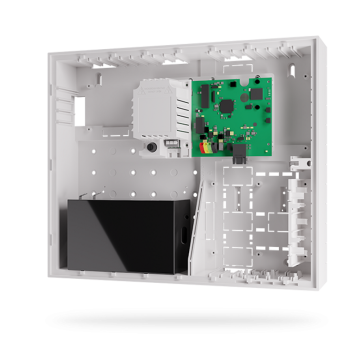

JA-103K-7Ah LAN centrala alarmowa.

  • Producent: Jablotron
  • Nr ref.: 15072
    Zaloguj się, aby zobaczyć cenę.
O PRODUKCIE



JA-103K-7AH centrala sterująca z serii JABLOTRON 100+ z wbudowanym komunikatorem LAN. Przeznaczona jest do instalacji w pomieszczeniach mieszkalnych i handlowo-usługowych.

Wyposażenie:

  • płyta główna centrali z komunikatorem LAN
  • zasilacz
  • obudowa z miejscem na akumulator 7 Ah

Podstawowe parametry centrali sterującej:

  • 50 adresów dla urządzeń podłączanych do magistrali cyfrowej BUS serii JABLOTRON 100 i JABLOTRON 100+
  • 8 stref - każda z funkcją częściowego uzbrojenia
  • 32 wyjścia programowalnych (PG) do sterowania modułami wykonawczymi wyjść PG
  • jedno wyjście magistrali cyfrowej BUS o dopuszczalnym obciążeniu 12V/1000mA
  • 50 użytkowników systemu

Współpraca z aplikacją MyJablotron z wykorzystaniem komunikatora LAN lub GSM/GPRS.





OPIS PRODUKTU



JA-103K-7AH to zaawansowana centrala sterująca wyposażona w komunikator LAN. Przeznaczona jest głównie do małych obiektów takich jak mieszkania, domy jednorodzinne, warsztaty, obiekty handlowe i biurowe. Oprócz funkcji alarmowych każde wyjście PG może być wykorzystane do realizacji zadań związanych z automatyką budynkową – sterowanie ogrzewaniem, oświetleniem lub systemów kontroli dostępu.

JA-103K-7AH współpracuje z szeroka gamą urządzeń alarmowych i automatyki budynkowej co ułatwia dostosowanie systemu do bieżących potrzeb użytkownika jak również umożliwia jego rozbudowę w przyszłości.

Komunikatorów LAN, umożliwia pełne zdalne zarządzanie systemem przez użytkownika oraz zdalny nadzór i programowanie przez instalatora.







Karta SIM GSM w komplecie.

Do central serii JABLOTRON 100+ wyposażonych w komunikator GSM oraz do komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL.

Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100 a bezpłatną usługą MyJABLOTRON.

Może pracować z siecią GSM każdego operatora w Polsce. To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM.

Stały miesięczny koszt utrzymania karty JA-SIM-SDC to 3 € (bez VAT), bez względu na ilość przesyłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora.

W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.



Centrale sterujące serii JABLOTRON 100+ to połączenie intuicyjnej obsługi systemu przez użytkownika oraz prostej instalacji, dzięki zastosowaniu technologii BUS i modułu łączności radiowej do komunikacji z bezprzewodowymi elementami systemu.

Wybrane możliwości funkcjonalne centrali sterującej JA-103K-7AH:

  • obsługa 50 urządzeń magistralnych (BUS) - nie wymaga żadnej dodatkowej rozbudowy
  • możliwość podziału systemu na 8 stref - każda strefa może być w całości lub częściowo uzbrojona
  • 32 wyjścia programowalne (PG) - programowe
  • jeden port magistrali komunikacyjnej BUS do podłączenia urządzeń
  • obsługa 50 użytkowników + instalator
  • 20 niezależnych zegarów (kalendarzy) do automatycznego sterowania strefami lub wyjściami programowalnymi - możliwość określenia dokładnego czasu oraz dnia tygodnia
  • roczny kalendarz dodatkowych dni wolnych
  • kalendarz astronomiczny - to nowa funkcja, dzięki której między innymi nie musimy już stosować czujek zmierzchu w systemach automatyki, podajemy tylko długość i szerokość geograficzną miejsca instalacji centrali
  • obsługa 5 stacji monitorowania
  • powiadomienie SMS o zdarzeniach systemowych 8 użytkowników – załączenie/wyłączenie, zmiana stanu wyjścia PG, alarm, awaria itp.
  • powiadomienie głosowe o zdarzeniach systemowych 8 użytkowników – alarm, napad itp.
  • funkcje kontroli dostępu – moduły kontroli przejść z podtrzymaniem bateryjnym instalowane i zasilane bezpośrednio z szyny BUS
  • funkcje automatyki budynkowej – sterowanie: oświetleniem, ogrzewaniem, bramami, roletami, szlabanami, podlewaniem itp. (wymagane moduły wykonawcze wyjść PG radiowe lub BUS maksymalne obciążenie rezystancyjne modułów 16A/230V)
  • funkcje controllingu i procesów produkcyjnych - analiza: zużycia energii elektrycznej, zużycia wody, poziomu temperatury, ilości klientów itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • funkcja foto weryfikacji zdarzenia alarmowego lub zadziałania wyjścia PG – wykorzystując czujki Foto (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • funkcja wideo weryfikacji zdarzenia alarmowego – wykorzystując kamery Jablotron (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • bezpłatne powiadomienie SMS o zdarzeniach systemowych – alarm, załączenie/wyłączenie poszczególnych stref, załączenie/wyłączenie wyjścia PG, przekroczenie zadanych temperatur, przekroczenie zadanego zużycia energii elektrycznej, zdjęcie z wideo weryfikacji, kontrola dostępu wejście wyjście itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • pamięć zdarzeń z funkcją filtrowania zdarzeń i wydruku (7 milionów ostatnich zdarzeń), dodatkowo ostatnie 1000 zdarzeń zabezpieczone i dostępne online w MyJABLOTRON. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • port USB do programowania za pomocą PC (przewód w komplecie z centralą)
  • wbudowany komunikator LAN – po podłączeniu do Internetu umożliwia zdalne zarządzanie systemem oraz programowanie centrali sterującej i jej elementów
  • obsługa systemu przez użytkownika przy pomocy:
  1. czytników lub manipulatorów - z wykorzystaniem kodów lub kart zbliżeniowych
  2. pilotów zdalnego sterowania
  3. zdalnie przy użyciu komputera PC i oprogramowania J-Link lub serwisu MyJABLOTRON
  4. zdalnie przy użyciu telefonu komórkowego lub tabletu, wykorzystując bezpłatną aplikację MyJABLOTRON
  • programowanie i aktualizacja centrali sterującej oraz elementów systemu przez instalatora:
  1. lokalnie przy użyciu komputera PC i portu USB centrali sterującej, wykorzystując oprogramowania F-link
  2. zdalnie przy użyciu komputera PC wykorzystując oprogramowanie F-link (niewymagana rejestracja do MyJABLOTRON)
  3. zdalnie przy użyciu komputera PC wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  4. zdalnie przy użyciu telefonu komórkowego lub tabletu wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
  • diagnostyka poziomu zasilania:
  1. dla urządzeń radiowych – urządzenia radiowe w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o stan baterii
  2. dla urządzeń BUS – urządzenia BUS w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o poziomie zasilania

Pełna zgodność z normami EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 dla urządzeń Stopnia 2 (Grade 2)



Złącza centrali sterującej JA-103K:

  • 1 × terminal BUS
  • 1 × gniazdo do podłączenia modułu radiowego (JA-111R)
  • 1 x gniazdo LAN
  • 1 x gniazdo USB
  • 1 x gniazdo karty SD karta SD w komplecie
  • 1 × złącze do podłączenia modułu komunikatora GSM (JA-192Y)
  • 1 × złącze do podłączenia modułu komunikatora PSTN (JA-190X)
  • 1 x złącze 12V do podłączenia akumulatora
  • 1 x złącze 230V



Każda centrala sterująca JA-103K-7AH to swego rodzaju zestaw, w którego skład wchodzą następujące elementy:

  • płyta główna centrali sterującej
  • zasilacz i obudowa z miejscem na akumulator 2.3Ah
  • kabel USB do programowania
  • karta SIM SDC
  • karta SD
  • zapasowy bezpiecznik topikowy
  • kołki montażowe z wkrętami
  • przymiar z zaznaczonymi otworami montażowymi
  • naklejki informacyjne „SYSTEM ALARMOWY”



Informacje dodatkowe dotyczące systemów serii JABLOTRON 100+.



Bezpłatna usługa MyJABLOTRON dla posiadaczy i użytkowników systemów serii JABLOTRON 100 to pełne zdalne zarzadzanie systemem, przeglądanie zapisów i podgląd online z kamer telewizji przemysłowej, przeglądanie zdjęć z czujek Foto, zdalne zarzadzanie temperaturą w pomieszczeniach, zdalne sterowanie automatyką, przeglądanie historii zdarzeń itp.



Programowanie i konfigurację systemu wykonuje się z wykorzystaniem komputera PC i oprogramowania F-Link.



Centrala sterująca serii JABLOTRON 100+ może być wyposażona w trzy moduły radiowe JA-111R lub JA-110R. Moduły służą do bezprzewodowej komunikacji centrali sterującej z radiowymi elementami systemu. Mogą one być instalowane bezpośrednio w obudowie centrali sterującej lub podłączane w dowolnym miejscu szyny BUS. Moduły radiowe JA-111R w które fabrycznie wyposażone są centrale sterujące przeznaczone są do instalacji bezpośrednio w obudowie centrali, ponieważ nie posiadają one własnej obudowy PLV-111R.



Do central serii JABLOTRON 100+ wyposażonych w komunikator GSM oraz komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL. Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100+ a bezpłatną usługą MyJABLOTRON. Może pracować z siecią GSM każdego operatora w Polsce.

To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM. Stały miesięczny koszt utrzymania karty JA-SIM-SDC PL to 3 € (bez VAT), bez względu na ilość przesłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora. W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.



SPECYFIKACJA PRODUKTU



PARAMETR OPIS

Wymiary

357 x 297 x 105 mm

Liczba stref

8

Liczba użytkowników

50

Liczba urządzeń peryferyjnych

50

Kalendarz zdarzeń

20

Liczba wyjść programowalnych

32

Liczba użytkowników do powiadamiania

8

Liczba SMA z możliwością konfiguracji

5

Liczba listew zaciskowych magistrali

1

Komunikatory

wbudowany LAN

Moduł radiowy

nie

Zasilanie

110 V / 230 V / 50–60 Hz

Akumulator

maksymalna pojemność akumulatora to 12V / 7 Ah

Zgodność z normami

EN 50131-1 wyd. 2+A1+A2, EN 50131-3, EN 50131-5-3A1, EN 50131-6 wyd. 2+A, EN 50136-1, EN 50136-2, EN 50581

Klasa środowiskowa

Grade 2 / II. Środowisko wew.
