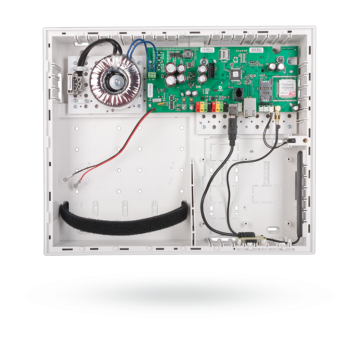

JA-106K centrala alarmowa.

JA-106K centrala sterująca z serii JABLOTRON 100 z wbudowanym komunikatorem LAN/GSM/GPRS 3G. Przeznaczona jest do instalacji w pomieszczeniach mieszkalnych, biurowych, handlowo-usługowych i przemysłowych.

Wyposażenie:

• płyta główna centrali z komunikatorem LAN i GSM
• moduł radiowy JA-111R
• zasilacz
• obudowa z miejscem na akumulator 18Ah

Podstawowe parametry centrali sterującej:

• 120 adresów dla urządzeń podłączanych do magistrali cyfrowej BUS serii JABLOTRON 100
• 15 stref - każda z funkcją częściowego uzbrojenia
• 32 wyjścia programowalnych (PG) do sterowania modułami wykonawczymi wyjść PG
• dwa wyjścia magistrali cyfrowej BUS o dopuszczalnym obciążeniu 12V/1200mA każde
• 300 użytkowników systemu

Współpraca z aplikacją MyJablotron z wykorzystaniem komunikatora LAN lub GSM/GPRS.

Najnowsze oprogramowanie i instrukcje serwisowe dostępne na stronie www.jablonet.net . W przypadku problemów prosimy o kontakt na numer +48618478024.

JA-106K-LAN to zaawansowana centrala sterująca wyposażona w moduł radiowy oraz komunikatory LAN i GSM. Przeznaczona jest głównie do małych obiektów takich jak mieszkania, domy jednorodzinne, warsztaty, obiekty handlowe i biurowe. Oprócz funkcji alarmowych każde wyjście PG może być wykorzystane do realizacji zadań związanych z automatyką budynkową – sterowanie ogrzewaniem, oświetleniem lub systemów kontroli dostępu.

JA-106K-LAN współpracuje z szeroka gamą urządzeń alarmowych i automatyki budynkowej co ułatwia dostosowanie systemu do bieżących potrzeb użytkownika jak również umożliwia jego rozbudowę w przyszłości.

Zastosowanie dwóch niezależnych komunikatorów pracujących w różnych torach łączności (LAN i GSM) to gwarancja niezawodności transmisji danych do MyJablotron i SMA. Każdy z komunikatorów LAN lub GSM, umożliwia pełne zdalne zarządzanie systemem przez użytkownika oraz zdalny nadzór i programowanie przez instalatora.

Do central serii JABLOTRON 100 wyposażonych w komunikator GSM oraz do komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL.

Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100 a bezpłatną usługą MyJABLOTRON.

Może pracować z siecią GSM każdego operatora w Polsce. To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM.

Stały miesięczny koszt utrzymania karty JA-SIM-SDC to 3 € (bez VAT), bez względu na ilość przesyłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora.

W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.

Centrale sterujące serii JABLOTRON 100 to połączenie intuicyjnej obsługi systemu przez użytkownika oraz prostej instalacji, dzięki zastosowaniu technologii BUS i modułu łączności radiowej do komunikacji z bezprzewodowymi elementami systemu.

Wybrane możliwości funkcjonalne centrali sterującej JA-106KR-LAN:

• obsługa 120 urządzeń magistralowych (BUS) - nie wymaga żadnej dodatkowej rozbudowy
• możliwość podziału systemu na 15 stref - każda strefa może być w całości lub częściowo uzbrajana
• 32 wyjścia programowalne (PG) – programowe
• dwa porty magistrali komunikacyjnej BUS do podłączenia urządzeń
• obsługa 300 użytkowników + instalator
• 20 niezależnych zegarów (kalendarzy) do automatycznego sterowania strefami lub wyjściami programowalnymi - możliwość określenia dokładnego czasu oraz dnia tygodnia
• roczny kalendarz dodatkowych dni wolnych
• obsługa 4 stacji monitorowania
• powiadomienie SMS o zdarzeniach systemowych 25 użytkowników – załączenie/wyłączenie, zmiana stanu wyjścia PG, alarm, awaria itp.
• powiadomienie głosowe o zdarzeniach systemowych 15 użytkowników – alarm, napad itp.
• funkcje kontroli dostępu – moduły kontroli przejść z potrzymaniem bateryjnym instalowane i zasilane bezpośrednio z szyny BUS
• funkcje automatyki budynkowej – sterowanie: oświetleniem, ogrzewaniem, bramami, roletami, szlabanami, podlewaniem itp. (wymagane moduły wykonawcze wyjść PG radiowe lub BUS maksymalne obciążenie rezystancyjne modułów 16A/230V)
• funkcje kontrolingu i procesów produkcyjnych - analiza:

1. zużycia energii elektrycznej
2. zużycia wody, poziomu temperatury
3. ilości klientów itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)

• funkcja foto weryfikacji zdarzenia alarmowego lub zadziałania wyjścia PG – wykorzystując czujki Foto (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• funkcja wideo weryfikacji zdarzenia alarmowego – wykorzystując kamery Jablotron (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• bezpłatne powiadomienie SMS o zdarzeniach systemowych – alarm, załączenie/wyłączenie poszczególnych stref, załączenie/wyłączenie wyjścia PG, przekroczenie zadanych temperatur, przekroczenie zadanego zużycia energii elektrycznej, zdjęcie z wideo weryfikacji, kontrola dostępu wejście wyjście itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• pamięć zdarzeń z funkcją filtrowania zdarzeń i wydruku (7 milionów ostatnich zdarzeń), dodatkowo ostatnie 1000 zdarzeń zabezpieczone i dostępne online w MyJABLOTRON. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• port USB do programowania za pomocą PC (przewód w komplecie z centralą)
• wbudowany komunikator LAN – po podłączeniu do Internetu umożliwia zdalne zarzadzanie systemem oraz programowanie centrali sterującej i jej elementów
• wbudowany komunikator GSM – po zainstalowaniu karty SIM (z centralą dostarczana jest karta SIM JA-SIM-SDC PL) umożliwia zdalne zarzadzanie systemem oraz programowanie centrali sterującej i jej elementów
• obsługa systemu przez użytkownika przy pomocy:

1. czytników lub manipulatorów - z wykorzystaniem kodów lub kart zbliżeniowych
2. komunikatów SMS
3. wykorzystując menu głosowe
4. zdalnie przy użyciu komputera PC i oprogramowania J-Link lub serwisu MyJABLOTRON
5. zdalnie przy użyciu telefonu komórkowego lub tabletu, wykorzystując bezpłatną aplikację MyJABLOTRON

• programowanie i aktualizacja centrali sterującej oraz elementów systemu przez instalatora:

1. lokalnie przy użyciu komputera PC i portu USB centrali sterującej, wykorzystując oprogramowania F-link
2. zdalnie przy użyciu komputera PC wykorzystując oprogramowanie F-link (niewymagana rejestracja do MyJABLOTRON)
3. zdalnie przy użyciu komputera PC wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
4. zdalnie przy użyciu telefonu komórkowego lub tabletu wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)

• diagnostyka poziomu zasilania:
• dla urządzeń BUS – urządzenia BUS w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o poziomie zasilania
• dla urządzeń radiowych – urządzenia radiowe w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o stan baterii

Pełna zgodność z normami EN50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 dla urządzeń Stopnia 2 (Grade 2)

Złącza centrali sterującej JA-106K-LAN:

2 × terminale BUS
1 × gniazdo do podłączenia modułu radiowego (JA-111R) kabel w komplecie.
1 x gniazdo LAN
1 x gniazdo USB
1 x gniazdo karty SD karta SD w komplecie
1 x gniazdo karty SIM – karta sim SDC w komplecie
1 × złącze do podłączenia modułu komunikatora PSTN (JA-190X)
1 x złącze 12V do podłączenia akumulatora
1 x złącze 230V

Każda centrala sterująca JA-106K-LAN to swego rodzaju zestaw, w którego skład wchodzą następujące elementy:

• płyta główna centrali sterującej
• zasilacz i obudowa z miejscem na akumulator 17Ah
• kabel USB do programowania
• karta SIM JA-SIM-SDC PL korzystanie z karty SIM wymagana bezpłatna rejestracja w MyJABLOTRON
• karta SD
• zapasowy bezpiecznik topikowy
• kołki montażowe z wkrętami
• przymiar z zaznaczonymi otworami montażowymi
• naklejki informacyjne „SYSTEM ALARMOWY”

Do central serii JABLOTRON 100 wyposażonych w komunikator GSM oraz komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL. Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100 a bezpłatną usługą MyJABLOTRON. Może pracować z siecią GSM każdego operatora w Polsce.

To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM. Stały miesięczny koszt utrzymania karty JA-SIM-SDC PL to 3 € (bez VAT), bez względu na ilość przesłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora. W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.
