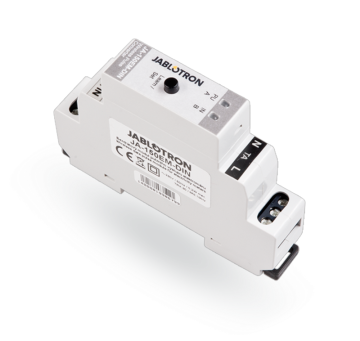

JA-150EM-DIN Bezprzewodowy licznik impulsów.

  • Producent: Jablotron
  • Nr ref.: 15099
    Zaloguj się, aby zobaczyć cenę.
O PRODUKCIE



JA-150EM-DIN moduł do montażu na szynie DIN jest przeznaczony do wyświetlania odczytów liczników energii elektrycznej, który jest dostępny dla klientów za pośrednictwem MyJablotron.

Zajmuje jedną pozycje w systemie.







OPIS PRODUKTU



Moduł jest wyposażony w nadajnik radiowy przeznaczony do bezprzewodowego przesyłania informacji z licznika elektrycznego za pośrednictwem centrali sterującej do aplikacji MyJablotron.

Licznik impulsów zasilana jest bezpośrednio z sieci 230V i zawiera galwanicznie odseparowane obwody 4 kV.

Moduł przeznaczony jest do podłączenia do standardowego wyjścia impulsowego licznika elektrycznego SO.

Rozróżnia dwie taryfy (może być podłączony do linii kontroli taryfy licznika).

Jest wyposażony w wejście analogowe które może zostać wykorzystane np. jako licznik klientów, licznik produkcyjny (zliczanie paczek na taśmociągu) może zostać podłączony do licznika wody z wyjściem impulsowym itp. Jednostki pomiarowe ustawiane są przez użytkownika w aplikacji MyJablotron

Dodatkowo aplikacja MyJablotron umożliwia graficzne zobrazowanie pomiarów licznika z podziałem na dni, miesiące lub lata, oraz w przypadku przekroczenia zadanych wartości w wyznaczonym czasie prześle powiadomienie na wyznaczony adres/adresy email lub wiadomość SMS na wskazane numery telefonów.

Posiada również niezależne wejście sabotażowe, które można wykorzystać np. do monitorowania otwarcia obudowy rozdzielnicy.










SPECYFIKACJA PRODUKTU



PARAMETR OPIS

Zasilanie

230V/50 Hz, II klasa ochronności.

Pobór mocy typowy/maksymalny

około. 0,5 W/1,2 W (230 V AC)

Maksymalny pobór prądu

10 mA

Pasmo komunikacji

868,1 MHz, protokół Jablotron

Moduł komunikacji radiowej

TRX-30

Antena Wewnętrzna z możliwością podłączenia anteny zewnętrznej typu

 AN-868

Wejście

niskonapięciowe, odseparowane galwanicznie od sieci, napięcie robocze 5 V, maksymalne przepięcie zewnętrzne 30 V DC,
maksymalna długość przewodu przyłączeniowego 3 m.

Wejście PU

niskonapięciowe, odseparowane galwanicznie od sieci,
napięcie pracy 5 V, maksymalne przepięcie zewnętrzne 30 V DC, maksymalna długość połączenia 3 m, kompatybilne z wyjściem impulsowym SO liczników energii elektrycznej klasy B wg EN 62053-31

Wejście TA

wejście zdalnego taryfikacji maksymalnie 230 V AC

Wymiary

68 x 96 x 18 mm, 1 moduł DIN

Środowisko pracy

ogólnie na zewnątrz -20 do +60 °C

 IP

panel przedni IP40 zgodnie z EN 60529

Może być obsługiwany do

ERC REC 70-03

Zgodny z

ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
