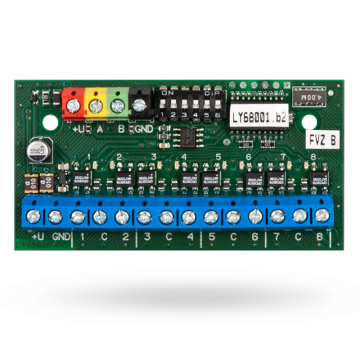

JB-118N przewodowy (BUS) moduł wykonawczy
- Producent: Jablotron
-
Zaloguj się, aby zobaczyć cenę.
JB-118N to moduł osiemu galwanicznie izolowanych wyjść niskonapięciowych. Wykorzystywany do sterowania optycznymi elementami sygnalizacyjnymi, komunikatorami radiowymi lub przekaźnikami mocy.
Moduł współpracuje z centralami sterującymi serii JABLOTRON 100+ (adresacja od PG1 do PG128) rozszerzając zakres zastosowań systemów w dziedzinie automatyki budynkowej.
OPIS PRODUKTU
Przeznaczony jest do montażu w puszkach wielofunkcyjnych JA-19xPL. Wyjścia są izolowane od magistrali. Ustawia się go za pomocą przełącznika DIP.
Nie jest adresowalny (nie zajmuje pozycji w systemie bezpieczeństwa).
Jeżeli moduł nie jest umieszczony w obudowie centrali, powinien być zainstalowany specjalnej puszcze JA-190PL lub jej odpowiedniku zgodnym ze standardem KU-68.
SPECYFIKACJA PRODUKTU
| PARAMETR | OPIS |
|
Zasilanie |
z centrali BUS 12 V DC (9 … 15 V) |
|
Pobór prądu - wyjścia wyłączone/włączone |
5 mA/10 mA |
|
Maksymalny prąd z wyjścia +U (bezpiecznik elektroniczny) |
< 100 mA (wszystkie podłączone urządzenia muszą być uwzględnione w obliczeniach prądu) |
|
Maksymalny prąd/napięcie przełączane dla każdego wyjścia |
100mA/38V |
|
Wymiary |
77 x 40 x 15 mm |
|
Klasyfikacja |
Klasa bezpieczeństwa 2/klasa środowiskowa II (wg EN 50131-1) Tylko w przypadku instalacji w skrzynce montażowej JA-194PL lub JA-195PL razem z modułem JA-111H TRB! |
|
Środowisko pracy |
wewnętrzny |
|
Zakres temperatur pracy |
-10°C do +40°C |
|
Średnia wilgotność w miejscu instalacji |
75% RH, bez kondensacji |
|
Spełnia także wymogi |
EN 50131-1 wyd. 2+A1+A2, EN 50131-3, EN 50130-4 wyd. 2+A1, EN 55032, EN 50581 |
