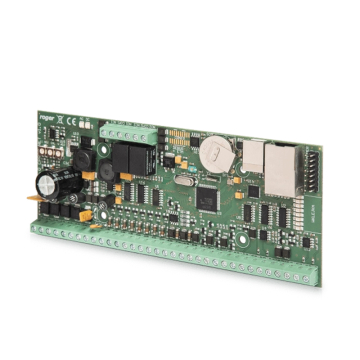

Moduł kontrolera dostępu MC16-PAC-EX-4

MC16-PAC-EX jest sieciowym kontrolerem dostępu oraz automatyki budynkowej dedykowanym do systemu RACS 5 v2 w wersji EX.

W zależności od wersji kontroler umożliwia obsługę do 16 przejść kontrolowanych dwustronnie. MC16-PAC-EX oferuje rejestrację zdarzeń dla celów RCP oraz integrację z systemem alarmowym. Koncepcja integracji z systemem alarmowym umożliwia prezentację stanu strefy alarmowej oraz sterowanie jej stanem bezpośrednio z poziomu terminali dostępu. MC16-PAC-EX udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień. Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji, który zwykle kończy się przed upływem 1 minuty.

Kontroler zarządzany jest z aplikacji VISO EX, która umożliwia współpracę z serwerową bazą danych Microsoft SQL Server. Zarządzanie systemem może być realizowane z poziomu wielu stacji roboczych z programem VISO EX i przez operatorów o różnym poziomie uprawnień. System udostępnia serwer integracji programowej oraz umożliwia swobodny dostęp do logu zdarzeń systemu, jak i zarządzanie jego użytkownikami.

Komunikacja z komputerem zarządzającym jest realizowana za pośrednictwem sieci LAN/WAN z protokołem szyfrowanym metodą AES128-CBC.

• 12000 identyfikatorów
• 8 nośników (karta, PIN, odcisk itp.) w ramach jednego identyfikatora
• 100 uprawnień na identyfikator
• 16 przejść dwustronnych (drzwi)
• 32 punkty logowania
• 64 terminale dostępu (czytniki)
• 16 stref dostępu
• 16 stref alarmowych
• 32 węzły automatyki
• 512 uprawnień
• 64 reguły w ramach jednego uprawnienia
• 64 tryby RCP
• 16 trybów identyfikacji
• 4 kroki identyfikacji w ramach jednego trybu identyfikacji
• linie wejściowe (płyta główna, ekspandery, wbudowane wejścia na czytnikach)
• 64 linie wyjściowe (płyta główna, ekspandery, wbudowane wejścia na czytnikach)
• 64 klawisze funkcyjne
• 16 globalnych komend sterujących
• blokada wielokrotnego wejścia z czasowym resetem (Timed Anti-passback)
• 32 kalendarze
• 99 przedziałów czasowych w ramach kalendarza
• 250 harmonogramów czasowych
• 40 przedziałów czasowych w ramach jednego harmonogramu
• 16 wyjątków w ramach jednego harmonogramu
• bezpośrednia obsługa 16 czytników serii MCT (interfejs RS485)
• obsługa do 16 czytników OSDP (protokół OSDP v2) za pomocą interfejsu MCI-3
• możliwość podłączenia 4 czytników serii PRT do płyty głównej kontrolera
• możliwość podłączenia 4 czytników typu Wiegand do płyty głównej kontrolera
• obsługa czytników PRT i Wiegand za pośrednictwem interfejsów magistralowych MCX
• 8 parametrycznych linii wejściowych na płycie kontrolera
• 8 wyjść tranzystorowych 15 V/150 mA DC na płycie kontrolera
• 2 wyjścia przekaźnikowe 30 V/1,5 A AC/DC na płycie kontrolera
• bufor 8 milionów zdarzeń na wymiennej karcie pamięci
• zasilanie DC lub AC
• ładowanie i monitorowanie baterii rezerwowej
• interfejs RACS CLK/DTA
• interfejs RS485
• interfejs Ethernet
• szyfrowana transmisja danych metodą AES128-CBC
• szybka konfiguracja (poniżej 1 minuty)
• przesyłanie ustawień w tle bez zatrzymywania bieżącej pracy systemu
• wbudowany zasilacz impulsowy z wyjściem 12 VDC/1,0 A
• wymiary: 72,0 x 175,0 x 30,0 mm (wys. x szer. x gł.)
• znak CE
