OGRANICZNIK PRZEPIĘĆ AXON-RS485 LINII SYMETRYCZNEJ RS-485
Monitoring > Akcesoria do monitoringu > Zasilanie > Zabezpieczenia przeciwprzepięciowe
Cena brutto: 214,27 zł
Cena netto: 174,20 zł
- Napięcie znamionowe: 6 V
- Nominalny prąd wyładowczy (linia-uziemienie) [C2]: 5 kA - 8/20 µs
- Napięcie ochrony linia-uziemienie [C2]: ≤ 1000 V - 1.2 kV / 50 µs
- Pasmo przenoszenia: 0 MHz ... 1 MHz
Ogranicznik przepięć AXON-RS485 przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5V
AXON-RS485 zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemi
W urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami
Dzięki temu AXON-RS485 wszechstronnie zabezpiecza dołączone do niego urządzenia

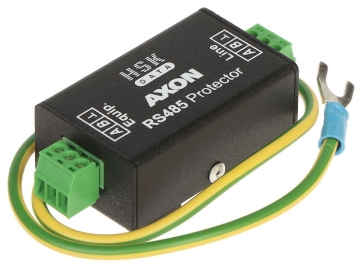

AXON-RS485 posiada metalową, ekranującą obudowę
Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe
Zaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa
Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową
Urządzenie jest ochronnikiem niesymetrycznym
Linię transmisyjną podłączamy do zacisków \"Line\", natomiast chronione urządzenie do \"Equip\"
Warunkiem poprawnej pracy AXON-RS485 jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
| Napięcie znamionowe: | 6 V |
| Napięcie maksymalne: | 10 V |
| Prąd znamionowy: | 0.75 A |
| Nominalny prąd wyładowczy (linia-linia) [C3]: | 25 A - 10/1000 µs |
| Nominalny prąd wyładowczy (linia-uziemienie) [C2]: | 5 kA - 8/20 µs |
| Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: | ≤ 16 V - 1 kV/µs |
| Napięcie ochrony linia-uziemienie [C2]: | ≤ 1000 V - 1.2 kV / 50 µs |
| Impedancja szeregowa linii: | ≤ 2 Ω |
| Pasmo przenoszenia: | 0 MHz ... 1 MHz |
| Pojemność linia-linia: | 50 pF |
| Pojemność linia-uziem: | 16 pF |
| Złącza: | 2x potrójny zacisk śrubowy odłączany, 1.5 mm², rozstaw 3.5 mm |
| Parametry ochrony: | Zgodne z PN-EN61643-21 |
| Obudowa: | Metalowa, czarna |
| Waga: | 0,07 kg |
| Wymiary: | 69 x 32 x 20 mm |
| Gwarancja: | 3 lata |
