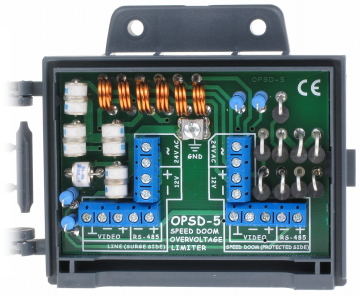

OCHRONNIK KAMER SPEED DOME OPSD-5

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna.

Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przepięciowej kamer szybkoobrotowych (speed dome). Urządzenie zabezpiecza:

• tor wideo (sygnał niesymetryczny lub symetryczny)
• RS485
• zasilanie 12V DC
• zasilanie 24V AC

Parametry techniczne:

• typ złącz: zaciski kablowe
• temp. pracy: -50° do 55° Celsjusza
• wilgotność względna: <95%
• wymiary: 120 x 91 x 37 mm
• waga: 112 g

Tor wideo:

• napięcie ochrony (żyła / żyła): > 2.4V
• napięcie ochrony doziemnej (żyła / uziom): > 18.4V
• maksymalny prąd wyładowczy (8/20µs): 5kA
• impedancja szeregowa żyły: 1Ω
• pojemność: < 7pF
• czas zadziałania: 15ns

RS-485:

• napięcie ochrony (żyła / żyła): > 8.2V
• napięcie ochrony doziemnej (żyła / uziom): > 19.4V
• czas zadziałania: 15ns
• maksymalna wartość impulsu prądu o t=8.3ms: 30A

Zasilanie 12V DC:

• napięcie ochrony (żyła / żyła): > 15V
• napięcie ochrony doziemnej (żyła / uziom): > 47V
• maksymalny prąd wyładowczy (8/20µs): 5kA
• czas zadziałania: 15ns

Zasilanie 24V AC:

• napięcie ochrony (żyła / żyła): > 36V
• napięcie ochrony doziemnej (żyła / uziom): > 47V
• maksymalny prąd wyładowczy (8/20µs): 5kA
• czas zadziałania: 15ns

UWAGA! Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
