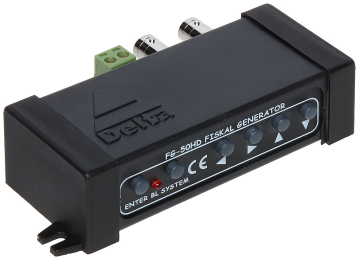

GENERATOR ZNAKÓW OSD FG-50HD

Klawiszem SYSTEM wybieramy standard w jakim pracuje podłączona kamera:

• AHD,
• CVI,
• TVI,
• PAL

Opis panelu przedniego:

Opis panelu tylnego:

• 1) Wejście Video,
• 2) Wyjście wideo,
• 3) RS-485,
• 4) Zasilanie.

Konfiguracja z zastosowaniem FG-50HD:

• 1) Komputer,
• 2) Kamera,
• 3) drukarka fiskalna,
• 4) Monitor,
• 5) Sygnał wizyjny,
• 6) RS-485,
• 7) RS-232 (przewód drukarki),
• 6) RS-485,
• 8) RS-232 (przedłużacz 1:1).

Konfiguracja z zastosowaniem kasy fiskalnej posiadającej wyjście RS-232 monitora transakcji:

• 1) Kasa fiskalna,
• 2) Kamera,
• 3) Moduł rozszerzeń (opcja),
• 4) Monitor,
• 5) Sygnał wizyjny,
• 6) RS-485,
• 7) RS-232 (przewód modułu),

Konfiguracja z zastosowaniem wagi:

• 1) Waga elektroniczna,
• 2) Kamera,
• 3) Monitor,
• 4) Sygnał wizyjny,
• 5) RS-485,
• 6) RS-232 (przewód modułu).

Podłączyć układ wg schematu zamieszczonego poniżej. Urządzenie SNIF-42 powinno znajdować się w torze transmisyjnym między komputerem a drukarką, nie zakłócając pracy drukarki. SNIF-42 ma wyprowadzony sygnał RS-485, który normalnie podłączamy do FG-40. W tym przypadku należy go podłączyć przez przejściówkę RS-485/RS-232 lub RS-485/USB do komputera.

• 1) Komputer,
• 2) drukarka fiskalna,
• 3) konwerter pomiędzy interfejsami transmisji szeregowej standardu USB i RS-485.

Na komputerze uruchamiamy aplikację typu terminal np. „Terminal v 1.9b”. Łączymy się z portem na którym znajduje się SNIF-42 i przechwytujemy jeden lub lepiej kilka różnych paragonów. Przechwycone dane kopiujemy i wklejamy do programu „Hexplorer”. Tam zapisujemy do pliku.

Programy do przechwytywania danych (Program Terminal v 1.9b oraz Hexplorer) można pobrać poniżej.

W tym miejscu zaznaczymy wszystkie znaki przechwycone w trybie hex i kopiujemy „ctrl + c”

Zapisany plik wraz z kserokopią paragonu należy przesłać do naszego działu technicznego w celu zaimplementowania nowego protokołu.
