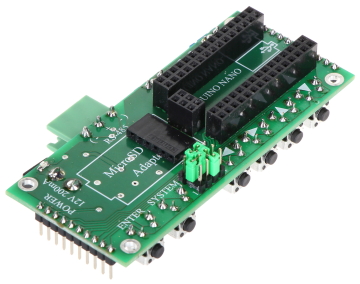

KONWERTER GENERATORA ZNAKÓW OSD PORT-22

Monitoring > Akcesoria do monitoringu > Pozostałe > Pozostałe
main main
Producent: Genway
main
Cena brutto: 125,29 zł
Cena netto: 101,86 zł

  • Wejście wideo: Zacisk kablowy
  • Wyjście wideo: Zacisk kablowy
  • Zasięg RS-485: 1200 m



Przykład podłączenie czujnika temperatury:

  • 1. Gniazdo kompatybilne z ARDUINO NANO oraz STM NUCLEO,
  • 2. Wejście oraz wyjście wideo,
  • 3. Port RS-485,
  • 4. Zasilanie DC 12V/200mA,
  • 4. Złącze konfiguracyjne.

Przykład podłączenie czujnika temperatury:

  • 2. Wejście oraz wyjście wideo
  • 3. Port RS-485,
  • 4. Zasilanie DC 12V/200mA,
  • 6. Złącze kompatybilne z OSD-50HD,
  • 7. Przyciski serwisowe.

Współpraca OSD-50HD z PORT-22 oraz zainstalowanym Arduino wraz z portem kart pamięci microSD:

Bezpośrednie połączenie RS-485 do OSD-50HD - służy np. do aktualizacji oprogramowania OSD-50HD:

Połączenie RS-485 do ARDUINO / NUCLEO:

Bezpośrednie połączenie czujników do ARDUINO / NUCLEO:

Przykład podłączenie czujnika temperatury:

  • 1. Czujnik temperatury,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny.

Konfiguracja z zastosowaniem wagi:

  • 1. Waga elektroniczna,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny,
  • 5. RS-485,
  • 6. RS-232.

Przykładowe podłączenie kilku czujników:

  • 1. Czujniki,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny.

OSD Systems - prezentacja:

Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników:

Przykład zastosowania:

Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber":

Współpraca: OSD-50HD
Liczba wejść wideo: 1  x Zaciski kablowe
Liczba wyjść wideo: 1  x Zaciski kablowe
Zasięg RS-485: 1200 m złącze zaciskowe
Wbudowany stabilizator:
Obudowa płyty PCB:
Komunikacja:
  • RS-485,
  • RS-485 TTL,
  • MODBUS,
  • Arduino,
  • STM Nucleo,
  • Przyciski serwisowe - 6 szt.
Zasilanie: 12 V / 200 mA (brak zasilacza w zestawie)
Komunikacja przy użyciu urządzeń opcjonalnych:
  • Przełącznik RS-485
  • Micro SD - Card
Waga: 0.03 kg
Wymiary: 90  x 48  x 20 mm
Gwarancja: 2 lata
