SNIFFER PORTU RS-232 PO RS-485 SNIF-42

Urządzenie SNIF-42 umożliwia podsłuchiwanie danych wysyłanych z urządzenia nadrzędnego (np. komputer PC) do urządzeń podrzędnych (np. drukarka fiskalna). SNIF-42 jest konwerterem przelotowym pozwalającym na odczyt danych przesyłanych po linii TXD przewodu RS-232, bez ingerencji w transmitowane dane. Funkcja ta ma zastosowanie w sytuacjach, gdy należy zapewnić, że wymiana danych pomiędzy urządzeniami nie zostanie zakłócona.

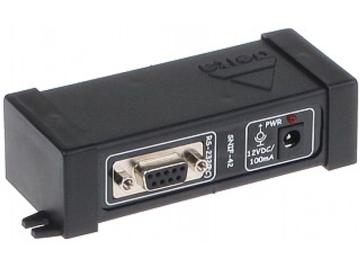

Opis gniazd urządzenia:

• 1) Gniazdo do przykręcenia przewodu RS-485,
• 2) Gniazdo DB9 męskie urządzenia podrzędnego,
• 3) Gniazdo DB9 żeńskie do komputera PC (przewód męsko-żeński 1:1),
• 4) Gniazdo zasilania.

Przykładowe zastosowanie:

• 1) Komputer,
• 2) SNIF-42,
• 3) drukarka fiskalna,
• 4) Kamera,
• 5) FG-4,
• 6) MONITOR lub REJESTRATOR CCTV,
• 7) RS-232 (przewód RS-232, męsko-żeński 1:1),
• 8) RS-232 (przewód drukarki),
• 9) RS-485 (przewód dwużyłowy),
• 10) Sygnał wizyjny

Drugi przykład:

• 1) KOMPUTER PC (aplikacja sterownika Pelco-D),
• 2) SNIF-42,
• 3) Kamera,
• 4) RS-232 (przewód RS-232, męsko-żeński 1:1),
• 5) RS-485 (sterowanie obrotnicą, przewód dwużyłowy)
