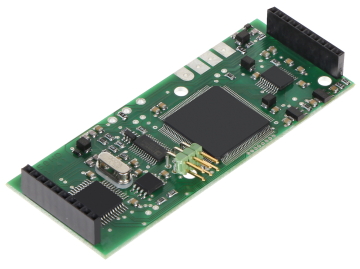

GENERATOR ZNAKÓW OSD-50HD

  • Producent: Genway

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 474,92 zł brutto
    • Nr ref.: 6301
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
Zobacz załączniki
  • szt.
  • Cena netto: 386,11 zł 474,92 zł

Producent: Genway



OSD-50HD współpracuje z PORT-22:

Współpraca OSD-50HD z PORT-22 oraz zainstalowanym Arduino wraz z portem kart pamięci microSD:

PORT-22 może współpracować także z Nucleo:

Bezpośrednie połączenie RS-485 do OSD-50HD - służy np. do aktualizacji oprogramowania OSD-50HD:

Połączenie RS-485 do ARDUINO / NUCLEO:

Bezpośrednie połączenie czujników do ARDUINO / NUCLEO:

Przykład podłączenie czujnika temperatury:

  • 1. Czujnik temperatury,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny.

Konfiguracja z zastosowaniem wagi:

  • 1. Waga elektroniczna,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny,
  • 5. RS-485,
  • 6. RS-232.

Przykładowe podłączenie kilku czujników:

  • 1. Czujniki,
  • 2. Kamera,
  • 3. Monitor,
  • 4. Sygnał wizyjny.

OSD Systems - prezentacja:

Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników:

Przykład zastosowania:

Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber":

Obsługiwane standardy: AHD, HD-CVI, HD-TVI
Wzmocnienie sygnału wideo: 0 dB
Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych:
Wbudowane protokoły KF (kas fiskalnych):
Możliwość dokładania protokołów KF (kas fiskalnych):
Obsługa grafiki wektorowej:
Obsługa grafiki rastrowej:
Możliwość aktualizacji oprogramowania:
Obudowa płyty PCB:
Wbudowany stabilizator:
Komunikacja: RS-232 TTL
Komunikacja przy użyciu urządzeń opcjonalnych: PORT-22
Maksymalna liczba znaków w jednej linii: 50
Maksymalna liczba linii: 40
Maksymalna liczba znaków na ekranie: 2000
Możliwość zmiany wielkości czcionki:
Możliwość zmiany położenia napisów:
Generator krzyża:
Blokada klawiatury:
Zasilanie: Zasilanie z PORT-22
Współpraca:
  • wagi obsługujące protokół cougar 8530, np.: METTLER TOLEDO 8530
  • wagi AXIS, RADWAG, RHEWA
  • rejestratory czasu pracy, np.: EVR-2
  • tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
  • tryb terminala znakowego i wyświetlanie szesnastkowe
  • Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
Waga: 0.02 kg
Wymiary: 91  x 36  x 11 mm
Gwarancja: 2 lata
