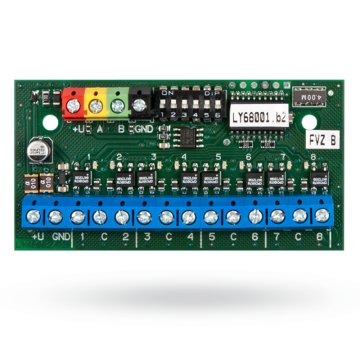

JB-118N przewodowy (BUS) moduł wykonawczy

  • Producent: Jablotron
  • Nr ref.: 14484
    Zaloguj się, aby zobaczyć cenę.

JB-118N to moduł osiemu galwanicznie izolowanych wyjść niskonapięciowych. Wykorzystywany do sterowania optycznymi elementami sygnalizacyjnymi, komunikatorami radiowymi lub przekaźnikami mocy.

Moduł współpracuje z centralami sterującymi serii JABLOTRON 100+ (adresacja od PG1 do PG128) rozszerzając zakres zastosowań systemów w dziedzinie automatyki budynkowej.

OPIS PRODUKTU



Przeznaczony jest do montażu w puszkach wielofunkcyjnych JA-19xPL. Wyjścia są izolowane od magistrali. Ustawia się go za pomocą przełącznika DIP.

Nie jest adresowalny (nie zajmuje pozycji w systemie bezpieczeństwa).

Jeżeli moduł nie jest umieszczony w obudowie centrali, powinien być zainstalowany specjalnej puszcze JA-190PL lub jej odpowiedniku zgodnym ze standardem KU-68.

SPECYFIKACJA PRODUKTU

PARAMETR OPIS

Zasilanie

z centrali BUS 12 V DC (9 … 15 V)

Pobór prądu - wyjścia wyłączone/włączone

5 mA/10 mA

Maksymalny prąd z wyjścia +U (bezpiecznik elektroniczny)

< 100 mA
(wszystkie podłączone urządzenia muszą być uwzględnione w obliczeniach prądu)

Maksymalny prąd/napięcie przełączane dla każdego wyjścia

100mA/38V

Wymiary

77 x 40 x 15 mm

Klasyfikacja

Klasa bezpieczeństwa 2/klasa środowiskowa II (wg EN 50131-1)
Tylko w przypadku instalacji w skrzynce montażowej JA-194PL lub JA-195PL
razem z modułem JA-111H TRB!

Środowisko pracy

wewnętrzny

Zakres temperatur pracy

-10°C do +40°C

Średnia wilgotność w miejscu instalacji

75% RH, bez kondensacji

Spełnia także wymogi

EN 50131-1 wyd. 2+A1+A2, EN 50131-3, EN 50130-4 wyd. 2+A1, EN 55032, EN 50581
