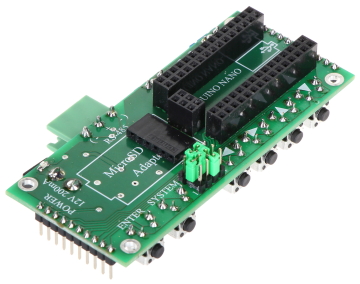

KONWERTER GENERATORA ZNAKÓW OSD PORT-22
- Producent: Genway
-
-
Historia ceny
Dostępność: 48h Koszty i sposoby dostawy: sprawdź Sposoby płatności: PayU, PayPal, przelew bankowy Hurt - czytaj więcej
- szt.
- Cena netto: 112,78 zł 138,72 zł
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/1.jpg?1558505961288)
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/2.jpg?1558505978403)
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/5.jpg?1558506240542)
Przykład podłączenie czujnika temperatury:
- 1. Gniazdo kompatybilne z ARDUINO NANO oraz STM NUCLEO,
- 2. Wejście oraz wyjście wideo,
- 3. Port RS-485,
- 4. Zasilanie DC 12V/200mA,
- 4. Złącze konfiguracyjne.
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/6.jpg?1558506374352)
Przykład podłączenie czujnika temperatury:
- 2. Wejście oraz wyjście wideo
- 3. Port RS-485,
- 4. Zasilanie DC 12V/200mA,
- 6. Złącze kompatybilne z OSD-50HD,
- 7. Przyciski serwisowe.
Współpraca OSD-50HD z PORT-22 oraz zainstalowanym Arduino wraz z portem kart pamięci microSD:
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/port-22%2Barduino%2Bmicro_sd_img1_d_1.jpg?1558443372245)
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/port-22%2Barduino%2Bmicro_sd_img3_d.jpg?1558443802247)
Bezpośrednie połączenie RS-485 do OSD-50HD - służy np. do aktualizacji oprogramowania OSD-50HD:
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Brs-485_b_directly_d.jpg?1558445253356)
Połączenie RS-485 do ARDUINO / NUCLEO:
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Brs-485_%2Barduino_nucleo_d.jpg?1558437702737)
Bezpośrednie połączenie czujników do ARDUINO / NUCLEO:
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Bsensors%2Barduino_nucleo_d.jpg?1558437795812)
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Bport-22%2Barduino%2Btemp_img2_d.jpg?1558438220304)
Przykład podłączenie czujnika temperatury:
- 1. Czujnik temperatury,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny.
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Bport-22%2Barduino%2Bwaga_img_d.jpg?1558438401265)
Konfiguracja z zastosowaniem wagi:
- 1. Waga elektroniczna,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny,
- 5. RS-485,
- 6. RS-232.
![](https://www.genway.pl/uploads/Czarek/Generator-znakow/osd-50hd%2Bport-22%2Barduino%2Bsensors_img2_d.jpg?1558438475257)
Przykładowe podłączenie kilku czujników:
- 1. Czujniki,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny.
OSD Systems - prezentacja:
Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników:
Przykład zastosowania:
Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber":
Współpraca: | OSD-50HD |
Liczba wejść wideo: | 1 x Zaciski kablowe |
Liczba wyjść wideo: | 1 x Zaciski kablowe |
Zasięg RS-485: | 1200 m złącze zaciskowe |
Wbudowany stabilizator: | ![]() |
Obudowa płyty PCB: | ![]() |
Komunikacja: |
|
Zasilanie: | 12 V / 200 mA (brak zasilacza w zestawie) |
Komunikacja przy użyciu urządzeń opcjonalnych: |
|
Waga: | 0.03 kg |
Wymiary: | 90 x 48 x 20 mm |
Gwarancja: | 2 lata |
