OGRANICZNIK PRZEPIĘĆ AXON-RS485/DIN LINII SYMETRYCZNEJ RS-485

  • Producent: genway.pl

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 245,77 zł brutto
  • Nr ref.: 14539
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 199,81 zł 245,77 zł

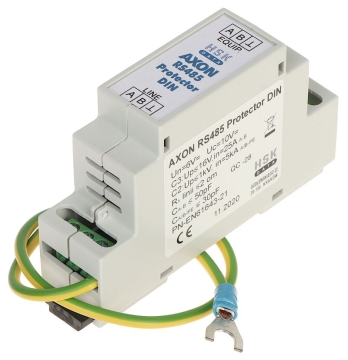

Ogranicznik przepięć AXON-RS485/DIN przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5V

AXON-RS485/DIN zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemi

W urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami

Dzięki temu AXON-RS485/DIN wszechstronnie zabezpiecza dołączone do niego urządzenia

AXON-RS485/DIN jest przewidziany do montażu na szynie DIN 35 mm

Jako elementy łączeniowe zastosowano złącza zaciskowe

Zaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa

Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową

Urządzenie jest ochronnikiem niesymetrycznym

Linię transmisyjną podłączamy do zacisków \"Line\", natomiast chronione urządzenie do \"Equip\"

Warunkiem poprawnej pracy AXON-RS485/DIN jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE

Napięcie znamionowe: 6 V
Napięcie maksymalne: 10 V
Prąd znamionowy: 0.75 A
Nominalny prąd wyładowczy (linia-linia) [C3]: 25 A - 10/1000 µs
Nominalny prąd wyładowczy (linia-uziemienie) [C2]: 5 kA - 8/20 µs
Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: ≤ 16 V - 1 kV/µs
Napięcie ochrony linia-uziemienie [C2]: ≤ 1000 V - 1.2 kV / 50 µs
Impedancja szeregowa linii: ≤ 2 Ω
Pasmo przenoszenia: 0 MHz ... 1 MHz
Pojemność linia-linia: 50 pF
Pojemność linia-uziem: 16 pF
Złącza: 2x potrójny zacisk śrubowy, 2.5 mm²
Parametry ochrony: Zgodne z PN-EN61643-21
Obudowa: montaż na szynie DIN, TS-35
Waga: 0,05 kg
Wymiary: 90  x 58  x 22.5 mm ( Szerokość 1.5  )
Gwarancja: 3 lata
