OGRANICZNIK PRZEPIĘĆ AXON-VIDEO-TWIST

  • Producent: genway.pl

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 214,27 zł brutto
    • Nr ref.: 14542
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 174,20 zł 214,27 zł

AXON-VIDEO-TWIST przeznaczony jest do ochrony przeciwprzepięciowej kamer i rejestratorów analogowych w systemach CCTV wykorzystujących skrętkę komputerową do przesyłu sygnału wizyjnego

Urządzenie jest rozbudowanym elementem ochronnym zawierającym dwustopniowe zabezpieczenie

Pierwszy stopień wykorzystuje wysokoprądowe elementy gazowe, ogranicza przepięcia pojawiające się pomiędzy linią transmisyjną a PE i odprowadza ładunek zakłócający do ziemi

Stopień drugi zawiera szybkie elementy półprzewodnikowe, które eliminują przepięcia mogące wystąpić pomiędzy przewodami w linii transmisyjnej

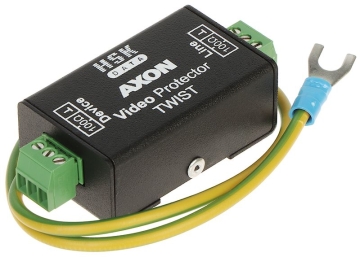

AXON-VIDEO-TWIST posiada metalową, ekranującą obudowę

Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe

Zaciski \"100 Ω\" służą do podłączenia sygnałowej pary przewodów w skrętce, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa lub kontynuacja ekranu dla kabli FTP

Zacisk dodatkowy nie jest fabrycznie połączony z uziemieniem

Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową

Urządzenie jest ochronnikiem niesymetrycznym

Linię transmisyjną podłączamy do zacisków \"Line\" natomiast chronione urządzenie do złącza \"Device\". Należy także pamiętać, że warunkiem poprawnej pracy ochronnika jest podłączenie go do sprawnego uziemienia lub przewodu PE

Standard:
  • AHD - 720p
  • HD-CVI - 720p
  • HD-TVI - 720p
  • CVBS - PAL / NTSC
    • Napięcie znamionowe: 6 V
    Napięcie maksymalne: 10 V
    Nominalny prąd wyładowczy (linia-linia) [C3]: 25 A - 10/1000 µs
    Nominalny prąd wyładowczy (linia-uziemienie) [C2]: 5 kA - 8/20 µs
    Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: ≤ 16 V - 1 kV/µs
    Napięcie ochrony linia-uziemienie [C2]: ≤ 1000 V - 1.2 kV / 50 µs
    Impedancja szeregowa linii: ≤ 2 Ω
    Pasmo przenoszenia: 0 MHz ... 30 MHz
    Złącza: 2x potrójny zacisk śrubowy odłączany, 1.5 mm², rozstaw 3.5 mm
    Parametry ochrony: Zgodne z PN-EN61643-21
    Obudowa: Metalowa, czarna
    Waga: 0,07 kg
    Wymiary: 69  x 32  x 20 mm
    Gwarancja: 3 lata
