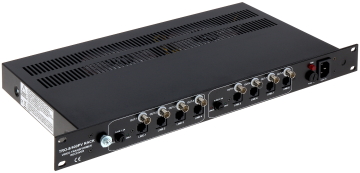

TRANSFORMATOR WIDEO TRO-8/400PV-RACK

  • Producent: Eprado

  • Historia ceny
    • Nr ref.: 5195
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 1 513,96 zł 1 862,17 zł

Producent: Eprado

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów

Ogranicznik przepięć TRO-8/400PV-RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych

Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400PV-RACK za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.

Odbiornik TRO-8/400PV-RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem

Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG)

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
Napięcie wejściowe: 230 V AC
Rodzaj urządzenia: Aktywne / Odbiornik
Liczba kanałów: 8 Wideo + DC
Napięcie we/wy 75Ω (CVBS): 1 Vpp
Prąd wyjściowy: 2 A @ LINE 1  ... 4
2 A @ LINE 4  ... 8
Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Sygnalizacja LED: Zielone diody PWR-1 lub PWR-2 sygnalizują przepalony bezpiecznik FUSE
Czerwone diody I-MAX zapalają się w przypadku przeciążenia większego niż 2A
Napięcie wyjściowe: max. 40 V
Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
Wybrane cechy: Bezpiecznik zwłoczny 5  x 20  4 A / 250 V
Impedancja złącza symetrycznego: 100 Ω
Ogranicznik przepięć zasilania: 1000 V
Maksymalny prąd wyładowczy (8/20µS): 5 kA
Uziemienie: śruba 5mm
Ogranicznik przepięć video:
Chronione przewody w złączu RJ-45: 1  ... 6
7  ... 8
Typ złącz: 8  x BNC Gniazdo Wideo
Napięcie ochrony (żyła-żyła): > 47 V
> 2.4 V
Typ złącza symetrycznego: 8  x RJ-45 (8-pin, 4 pary) Gniazdo
Napięcie ochrony doziemnej (żyła-uziemienie): > 47 V
> 18.4 V
Czas zadziałania: 15 ns
15 ns
Pojemność: < 7 pF
Typ obudowy: RACK 19", 1U
Dopuszczalna względna wilgotność otoczenia: < 95 %
Temperatura pracy: -50 °C ... 55 °C
Zasięg zasilania: LINE 1  ... 4
420 m @ 4  x 750 mA
440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
1700 m @ 4  x 250 mA

LINE 5  ... 8
420 m @ 4  x 750 mA
440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
1700 m @ 4  x 250 mA
Waga: 4.200 kg
Wymiary: 483  x 44  x 245 mm
Gwarancja: 3 lata
Producent / Marka: DELTA
