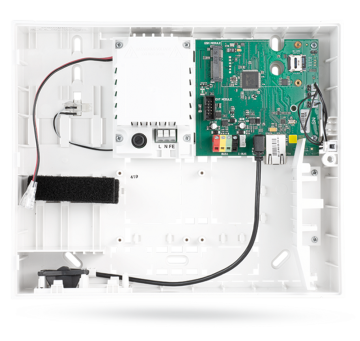

JA-103K LAN centrala alarmowa

JA-103K centrala sterująca z serii JABLOTRON 100+ z wbudowanym komunikatorem LAN. Przeznaczona jest do instalacji w pomieszczeniach mieszkalnych i handlowo-usługowych.

Wyposażenie:

• płyta główna centrali z komunikatorem LAN
• zasilacz
• obudowa z miejscem na akumulator 2,6Ah

Podstawowe parametry centrali sterującej:

• 50 adresów dla urządzeń podłączanych do magistrali cyfrowej BUS serii JABLOTRON 100 i JABLOTRON 100+
• 8 stref - każda z funkcją częściowego uzbrojenia
• 32 wyjścia programowalnych (PG) do sterowania modułami wykonawczymi wyjść PG
• jedno wyjście magistrali cyfrowej BUS o dopuszczalnym obciążeniu 12V/1000mA
• 50 użytkowników systemu

Współpraca z aplikacją Myz wykorzystaniem komunikatora LAN lub GSM/GPRS

JA-103K to zaawansowana centrala sterująca wyposażona w komunikator LAN. Przeznaczona jest głównie do małych obiektów takich jak mieszkania, domy jednorodzinne, warsztaty, obiekty handlowe i biurowe. Oprócz funkcji alarmowych każde wyjście PG może być wykorzystane do realizacji zadań związanych z automatyką budynkową – sterowanie ogrzewaniem, oświetleniem lub systemów kontroli dostępu.

JA-103K współpracuje z szeroka gamą urządzeń alarmowych i automatyki budynkowej co ułatwia dostosowanie systemu do bieżących potrzeb użytkownika jak również umożliwia jego rozbudowę w przyszłości.

Komunikatorów LAN, umożliwia pełne zdalne zarządzanie systemem przez użytkownika oraz zdalny nadzór i programowanie przez instalatora.

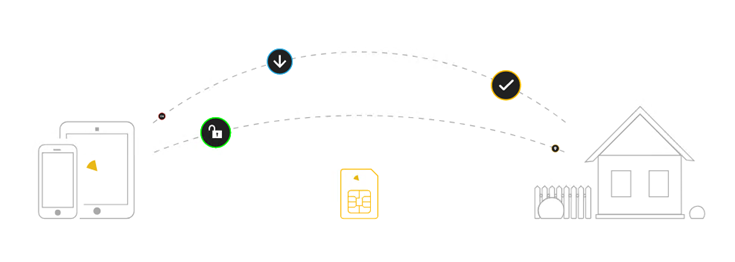

Karta SIM GSM w komplecie

Do central serii JABLOTRON 100+ wyposażonych w komunikator GSM oraz do komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL.

Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100 a bezpłatną usługą MyJABLOTRON.

Może pracować z siecią GSM każdego operatora w Polsce. To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM.

Stały miesięczny koszt utrzymania karty JA-SIM-SDC to 3 € (bez VAT), bez względu na ilość przesyłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora.

W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.

Centrale sterujące serii JABLOTRON 100+ to połączenie intuicyjnej obsługi systemu przez użytkownika oraz prostej instalacji, dzięki zastosowaniu technologii BUS i modułu łączności radiowej do komunikacji z bezprzewodowymi elementami systemu.

Wybrane możliwości funkcjonalne centrali sterującej JA-103K:

• obsługa 50 urządzeń magistralnych (BUS) - nie wymaga żadnej dodatkowej rozbudowy
• możliwość podziału systemu na 8 stref - każda strefa może być w całości lub częściowo uzbrojona
• 32 wyjścia programowalne (PG) - programowe
• jeden port magistrali komunikacyjnej BUS do podłączenia urządzeń
• obsługa 50 użytkowników + instalator
• 20 niezależnych zegarów (kalendarzy) do automatycznego sterowania strefami lub wyjściami programowalnymi - możliwość określenia dokładnego czasu oraz dnia tygodnia
• roczny kalendarz dodatkowych dni wolnych
• kalendarz astronomiczny - to nowa funkcja, dzięki której między innymi nie musimy już stosować czujek zmierzchu w systemach automatyki, podajemy tylko długość i szerokość geograficzną miejsca instalacji centrali
• obsługa 5 stacji monitorowania
• powiadomienie SMS o zdarzeniach systemowych 8 użytkowników – załączenie/wyłączenie, zmiana stanu wyjścia PG, alarm, awaria itp.
• powiadomienie głosowe o zdarzeniach systemowych 8 użytkowników – alarm, napad itp.
• funkcje kontroli dostępu – moduły kontroli przejść z podtrzymaniem bateryjnym instalowane i zasilane bezpośrednio z szyny BUS
• funkcje automatyki budynkowej – sterowanie: oświetleniem, ogrzewaniem, bramami, roletami, szlabanami, podlewaniem itp. (wymagane moduły wykonawcze wyjść PG radiowe lub BUS maksymalne obciążenie rezystancyjne modułów 16A/230V)
• funkcje controllingu i procesów produkcyjnych - analiza: zużycia energii elektrycznej, zużycia wody, poziomu temperatury, ilości klientów itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• funkcja foto weryfikacji zdarzenia alarmowego lub zadziałania wyjścia PG – wykorzystując czujki Foto (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• funkcja wideo weryfikacji zdarzenia alarmowego – wykorzystując kamery Jablotron (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• bezpłatne powiadomienie SMS o zdarzeniach systemowych – alarm, załączenie/wyłączenie poszczególnych stref, załączenie/wyłączenie wyjścia PG, przekroczenie zadanych temperatur, przekroczenie zadanego zużycia energii elektrycznej, zdjęcie z wideo weryfikacji, kontrola dostępu wejście wyjście itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• pamięć zdarzeń z funkcją filtrowania zdarzeń i wydruku (7 milionów ostatnich zdarzeń), dodatkowo ostatnie 1000 zdarzeń zabezpieczone i dostępne online w MyJABLOTRON. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• port USB do programowania za pomocą PC (przewód w komplecie z centralą)
• wbudowany komunikator LAN – po podłączeniu do Internetu umożliwia zdalne zarządzanie systemem oraz programowanie centrali sterującej i jej elementów
• obsługa systemu przez użytkownika przy pomocy:

Centrale sterujące serii JABLOTRON 100+ to połączenie intuicyjnej obsługi systemu przez użytkownika oraz prostej instalacji, dzięki zastosowaniu technologii BUS i modułu łączności radiowej do komunikacji z bezprzewodowymi elementami systemu.

Wybrane możliwości funkcjonalne centrali sterującej JA-103K:

• obsługa 50 urządzeń magistralnych (BUS) - nie wymaga żadnej dodatkowej rozbudowy
• możliwość podziału systemu na 8 stref - każda strefa może być w całości lub częściowo uzbrojona
• 32 wyjścia programowalne (PG) - programowe
• jeden port magistrali komunikacyjnej BUS do podłączenia urządzeń
• obsługa 50 użytkowników + instalator
• 20 niezależnych zegarów (kalendarzy) do automatycznego sterowania strefami lub wyjściami programowalnymi - możliwość określenia dokładnego czasu oraz dnia tygodnia
• roczny kalendarz dodatkowych dni wolnych
• kalendarz astronomiczny - to nowa funkcja, dzięki której między innymi nie musimy już stosować czujek zmierzchu w systemach automatyki, podajemy tylko długość i szerokość geograficzną miejsca instalacji centrali
• obsługa 5 stacji monitorowania
• powiadomienie SMS o zdarzeniach systemowych 8 użytkowników – załączenie/wyłączenie, zmiana stanu wyjścia PG, alarm, awaria itp.
• powiadomienie głosowe o zdarzeniach systemowych 8 użytkowników – alarm, napad itp.
• funkcje kontroli dostępu – moduły kontroli przejść z podtrzymaniem bateryjnym instalowane i zasilane bezpośrednio z szyny BUS
• funkcje automatyki budynkowej – sterowanie: oświetleniem, ogrzewaniem, bramami, roletami, szlabanami, podlewaniem itp. (wymagane moduły wykonawcze wyjść PG radiowe lub BUS maksymalne obciążenie rezystancyjne modułów 16A/230V)
• funkcje controllingu i procesów produkcyjnych - analiza: zużycia energii elektrycznej, zużycia wody, poziomu temperatury, ilości klientów itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• funkcja foto weryfikacji zdarzenia alarmowego lub zadziałania wyjścia PG – wykorzystując czujki Foto (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• funkcja wideo weryfikacji zdarzenia alarmowego – wykorzystując kamery Jablotron (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• bezpłatne powiadomienie SMS o zdarzeniach systemowych – alarm, załączenie/wyłączenie poszczególnych stref, załączenie/wyłączenie wyjścia PG, przekroczenie zadanych temperatur, przekroczenie zadanego zużycia energii elektrycznej, zdjęcie z wideo weryfikacji, kontrola dostępu wejście wyjście itp. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• pamięć zdarzeń z funkcją filtrowania zdarzeń i wydruku (7 milionów ostatnich zdarzeń), dodatkowo ostatnie 1000 zdarzeń zabezpieczone i dostępne online w MyJABLOTRON. (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
• port USB do programowania za pomocą PC (przewód w komplecie z centralą)
• wbudowany komunikator LAN – po podłączeniu do Internetu umożliwia zdalne zarządzanie systemem oraz programowanie centrali sterującej i jej elementów
• obsługa systemu przez użytkownika przy pomocy:

1. czytników lub manipulatorów - z wykorzystaniem kodów lub kart zbliżeniowych
2. pilotów zdalnego sterowania
3. zdalnie przy użyciu komputera PC i oprogramowania J-Link lub serwisu MyJABLOTRON
4. zdalnie przy użyciu telefonu komórkowego lub tabletu, wykorzystując bezpłatną aplikację MyJABLOTRON

• programowanie i aktualizacja centrali sterującej oraz elementów systemu przez instalatora:

1. lokalnie przy użyciu komputera PC i portu USB centrali sterującej, wykorzystując oprogramowania F-link
2. zdalnie przy użyciu komputera PC wykorzystując oprogramowanie F-link (niewymagana rejestracja do MyJABLOTRON)
3. zdalnie przy użyciu komputera PC wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)
4. zdalnie przy użyciu telefonu komórkowego lub tabletu wykorzystując serwis MyCOMPANY - brak możliwości aktualizacji, ograniczone funkcje programowe (wymagana bezpłatna rejestracja centrali sterującej w MyJABLOTRON)

• diagnostyka poziomu zasilania:

1. dla urządzeń radiowych – urządzenia radiowe w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o stan baterii
2. dla urządzeń BUS – urządzenia BUS w trybie ciągłym monitorują i przesyłają informacje do centrali sterującej o poziomie zasilania

Pełna zgodność z normami EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3 dla urządzeń Stopnia 2 (Grade 2)

Złącza centrali sterującej JA-103K:

• 1 × terminal BUS
• 1 × gniazdo do podłączenia modułu radiowego (JA-111R)
• 1 x gniazdo LAN
• 1 x gniazdo USB
• 1 x gniazdo karty SD karta SD w komplecie
• 1 × złącze do podłączenia modułu komunikatora GSM (JA-192Y)
• 1 × złącze do podłączenia modułu komunikatora PSTN (JA-190X)
• 1 x złącze 12V do podłączenia akumulatora
• 1 x złącze 230V

Każda centrala sterująca JA-103K to swego rodzaju zestaw, w którego skład wchodzą następujące elementy:

Informacje dodatkowe dotyczące systemów serii JABLOTRON 100+.

Bezpłatna usługa MyJABLOTRON dla posiadaczy i użytkowników systemów serii JABLOTRON 100 to pełne zdalne zarzadzanie systemem, przeglądanie zapisów i podgląd online z kamer telewizji przemysłowej, przeglądanie zdjęć z czujek Foto, zdalne zarzadzanie temperaturą w pomieszczeniach, zdalne sterowanie automatyką, przeglądanie historii zdarzeń itp. Tu znajdziesz więcej informacji dotyczących bezpłatnej usługi MyJABLOTRON.

Programowanie i konfigurację systemu wykonuje się z wykorzystaniem komputera PC i oprogramowania F-Link. Oprogramowanie i instrukcje dostępne dla instalatorów po zalogowaniu do usługi MyCOMPANY. Tu znajdziesz więcej informacji dotyczących MyCOMPANY.

Centrala sterująca serii JABLOTRON 100+ może być wyposażona w trzy moduły radiowe JA-111R lub JA-110R. Moduły służą do bezprzewodowej komunikacji centrali sterującej z radiowymi elementami systemu. Mogą one być instalowane bezpośrednio w obudowie centrali sterującej lub podłączane w dowolnym miejscu szyny BUS. Moduły radiowe JA-111R w które fabrycznie wyposażone są centrale sterujące przeznaczone są do instalacji bezpośrednio w obudowie centrali, ponieważ nie posiadają one własnej obudowy PLV-111R.

Do central serii JABLOTRON 100+ wyposażonych w komunikator GSM oraz komunikatorów GSM JA-190Y i JA-192Y dołączana jest karta SIM JA-SIM-SDC PL. Karta JA-SIM-SDC PL zapewnia bezpieczną i nieograniczoną transmisję danych między centralą sterującą serii JABLOTRON 100+ a bezpłatną usługą MyJABLOTRON. Może pracować z siecią GSM każdego operatora w Polsce.

To rozwiązanie eliminuje problemy związane z wyborem operatora GSM pod względem siły i jakości sygnału w miejscu instalacji centrali sterującej, karta automatycznie wybiera najlepszą dostępną sieć GSM. Stały miesięczny koszt utrzymania karty JA-SIM-SDC PL to 3 € (bez VAT), bez względu na ilość przesłanych danych – 1 miesiąc od uruchomienia karty jest bezpłatny i traktowany jako testowy.

Użytkownik nie podpisuje żadnej umowy lojalnościowej, a opłatę za użytkowanie karty JA-SIM-SDC PL dokonuje w usłudze MyJABLOTRON. Brak opłat jest jednoznaczny z zaprzestaniem korzystania z karty JA-SIM-SDC PL, która w każdym momencie może być zastąpiona przez kartę SIM innego operatora. W przypadku stosowania karty JA-SIM-SDC PL wymagana jest bezpłatna rejestracja centrali sterującej w MyJABLOTRON.
